Machinerie à commande numérique pour profilés en aluminium

Centres d'usinage à cinq axes pour sculpter la plaque d'aluminium et le profil d'aluminium

Centres d'usinage à cinq axes pour sculpter la plaque d'aluminium et le profil d'aluminium

Nom De Marque:	SUBA
Numéro De Modèle:	Personnalisé sur demande
MOQ:	1 jeu
Prix:	bargaining
Conditions De Paiement:	L/C,T/T

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

Matériau de transformation:

Convient pour le traitement de différents métaux tels que l'acier, l'aluminium, le cuivre et les non

Système de contrôle:

Traitement de la taille:

2000*3000mm

Vitesse de travail:

25 m/min

Diamètre de l'outil:

3.175-12.7 mm

Vitesse de traitement:

60 m/min

Capacité d'approvisionnement:

100 ensembles

Mettre en évidence:

Centre d'usinage à cinq axes de plaque d'aluminium

Centre d'usinage à cinq axes de profilés en aluminium

Centre d'usinage à plaque d'aluminium à 5 axes

Description de produit

Centres d'usinage à cinq axes pour la scie de tôles et de profilés en aluminium

Description du produit:

Avec le développement rapide de l'industrie manufacturière, les exigences en matière d'équipement CNC augmentent également.liaison à plusieurs axesLa technologie de l'usinage et le traitement collaboratif composé sont devenus le courant dominant dans le développement des centres d'usinage aujourd'hui.Le centre d'usinage à cinq axes de haute précision est un dispositif principalement destiné au traitement de pièces automobiles, appliquée au traitement de composants automobiles, de pièces automobiles et de rails de guidage de modules linéaires.

Fonctions de traitement:

Cette machine est un centre de traitement de profilés composites CNC intégrant le forage, le tapage et le fraisage; elle peut traiter les rails de guidage du toit solaire de l'automobile, le traitement des composants des tiges de l'automobile,pédales à pieds pour automobile, pare-chocs automobiles, supports de toit automobile et traitement des coquilles.

Matériau de transformation:Convient pour le traitement de différents métaux tels que l'acier, l'aluminium, le cuivre et les non-métaux;

Largement appliqué dans des industries telles que l'automobile, le transport ferroviaire, les composants mécaniques, les guides de modules linéaires, les communications et d'autres industries pour le traitement des matériaux.

La taille du traitement peut être personnalisée spécifiquement.

taille de travail	Pour les véhicules à moteur à commande autonome:
Taille de travail maximale	Le nombre de fois où le véhicule est utilisé
Taille de travail maximale	Le nombre de fois où le véhicule est monté à bord de l'appareil doit être indiqué.
Taille de travail maximale	Axe C:+320°
Taille de travail maximale	Axe A:+120°
Paramètres de l'axe A/C	Servo moteur: YASKAWA
Paramètres de l'axe A/C	Puissance du servomoteur:0.4kw
Paramètres de l'axe A/C	Numérotation par servo-moteur: 20 bits
Paramètres de l'axe A/C	Boîte de vitesses: entraînement harmonique
Paramètres de l'axe A/C	Le couple continu maximal est de 380 Nm.
Paramètres de l'axe A/C	Le couple maximal: 570 Nm
Paramètres de l'axe A/C	Vitesse maximale de positionnement:6.100°/
Paramètres de l'axe A/C	Vitesse de fonctionnement maximale:30,700°/°
Vitesse maximale sur l'axe X Vitesse maximale sur l'axe Y Vitesse maximale sur l'axe Z	50 m/min 50 m/min 20 m/min
Vitesse de traitement réelle	1 à 20 m/min,déterminé par la charge de la pièce et de l'outil.
Précision de positionnement	Pour les appareils à moteur à combustion
Précision de positionnement	Pour les véhicules à moteur à combustion
Précision de positionnement	Pour les véhicules à moteur à combustion
Répétabilité du positionnement	Pour les appareils à moteur à combustion
Répétabilité du positionnement	Pour les véhicules à moteur à combustion
Répétabilité du positionnement	Pour les véhicules à moteur à combustion
Répétabilité du positionnement	Axe A, axe C: 1 minute d'arc
Méthode de traitement	Contre-mouvement
Tableau de travail	Tableau à fente en T (avec blocs d'aspiration brevetés optionnels pour les planches de serrage)

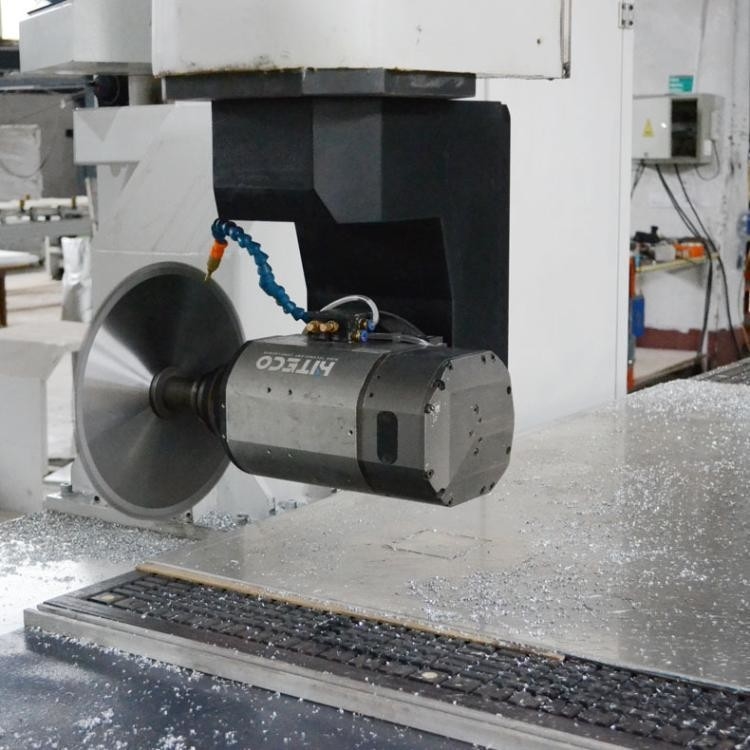

Le moulin à rouleaux	Spindle italien HITECO de 15 à 17 kW
Types de poignées	63F trou conique standard
Magasin d'outils	8
Invertisseur	Invertisseur de 18 kW
Système de commande	Système CNC à cinq axes Lynuc (avec fonction de suivi de pointe d'outil RTCP)
Mettez le moteur en marche.	Servo moteurs et servo entraînements Yaskawa du Japon
Réducteur	Réducteur d' engrenages Xinbao
Chemin de fer	Adoptez les rails de guidage linéaires de Taiwan CSK35mm
Méthode de transmission	Adoptez des vis à billes de précision TBI de Taiwan.
Commutateur électrique	Siemens Allemagne
Les câbles	L'Igus allemand a une résistance à la traction élevée, une excellente résistance à la corrosion et un bon effet de blindage (testé par notre société dans un réfrigérateur pendant une semaine, après l'avoir retiré, plié,Il n'y a pas eu de changement., résistant au frottement, au pliage et aux températures élevées, à une grande stabilité et à une durée de vie plus longue).
Lubrifiant	Lubrification automatique
Système de refroidissement des outils	Ajoutez le refroidisseur d'outil, le dispositif d'atomisation.
Diamètre de l'outil	φ3.175-φ20
Voltage de fonctionnement	Produire selon la tension du pays du client.
Instructions de travail	Code G,F/S
Panneau de commande	Console mobile indépendante, facile à déplacer.
Traitement des matières et fonctions	Coupe, fraisage, perçage et blanchiment, ainsi que traitement de gravure pour des matériaux tels que des profils en aluminium, des feuilles en aluminium, des fibres de carbone, de la mousse PMI, du bois et des polymères plastiques.
